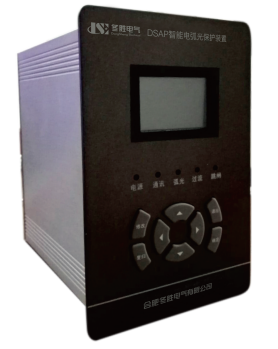

DSAP智能电弧光保护

      DSAP智能电弧光保护系统可根据检测到的电弧光信号,在极短的时间内(<7ms保护动作出口)即可切除母线(及馈线)故障,保障设备及人员安全,降低损失。
DSAP智能电弧光保护系统是我公司在长期电气自动化产品设计研发的基础上,引进国外先进技术理念研制的新一代智能型弧光保护产品。该系列产品包括DSAP –I母线保护单元(本单元含DSAP -M 弧光保护主单元和DSAP -T 弧光采集单元及DSAP -ZC 整流柜采集单元)、和DSAP -II 馈线保护单元。
1、该产品主要应用领域:
■开关柜内中低压母线保护
■馈线电缆连接头保护
■箱式变电站保护
■整流柜保护

     通过检测开关柜内部发生故障时产生弧光这一特点,结合过流闭锁这一原理,动作快速可靠、系统配置简单、适应性强,是目前最为理想的母线保护解决方案。
     弧光保护系统可接入若干个由弧光传感器传来的电弧光信号以及电流信号。弧光传感器可放置在开关设备的任何位置,通常安装在开关柜各间隔室中,也可沿母线放置。电弧光保护主要动作依据为故障产生的两个不同因素:弧光及电流增量。当同时检测到特定强度的弧光和电流增量时发出跳闸命令,并可显示故障发生的位置。

2.1系统特点
1.采用 32 位工业级微处理器,速度快、精度高,独有的快速电流算法,保证电流判据的快速、可靠性。
2. 主单元与采集单元间具有光纤、通讯双连接,既可快速传递故障弧光信号,又可进行数据传输;弧光信号可在采集单元之间串行传输,从而使监测点的数量可任意增加,且大大减少了传输光纤的成本。
3.大屏幕液晶显示,界面友好,操作简便;全数字化设计,整定参数时无需拨码开关及电位器等机械元件,精度高,无振动、磨损等隐患。
4. 多种通讯接口实现灵活的组网方案;GPS 同步对时接口。
5.具备故障硬定位、软定位功能。有事故记录、故障录波、遥信、电流测量、自检等辅助功能。
6. 主单元内置电源模块、电流采集模块,安装使用方便,可靠性高。
7. 动作判据可设,动作判据可设置为弧光加电流或仅弧光。可选的带延时的电流保护,可作为开关柜的二级过流保护。
8. 全金属外壳设计,有效屏蔽外界电磁干扰,通过了“国家继电器质量监督检验中心”的 15 项电磁兼容检验,严酷等级为 IV级。弧光探头通过光纤与主设备无源连接,电气隔离及抗干扰能力极强。
