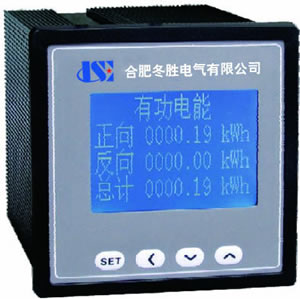

智能电力监测仪DSM-A1

名称:DSM智能电力监测仪


产品概述

DSM-A型多功能网络电力仪表是一种用于电力质量监测的理想设备。该仪表具有对电网中电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等进行同时测量的功能。适用于变压器、发电机组、电容器组和电动机等的分布式检测,电力电网、自动化控制系统的现场监测显示。
DSM-A型多功能网络电力仪表也可应用于工厂自动化和建筑物自动化。它能测量所有的电量参数,可方便地应用于各种量程的交流开关和工业供电分布式测控系统的测量和数据记录。在多功能网络电力仪表的基础上,只要简单增加一套基于IPC工控机的中央通讯主控显示软件,就可建立一套监控系统。多功能网络电力仪表能替代很多个传统的模拟或数字测量仪表(例如电流表、电压表、功率表、功率因数表、频率表等),可大大降低系统成本,方便现场布线,提高系统的可靠性。网络电力仪表备有串行口(RS-485),允许连接开放式结构的电脑网络;应用Modbus通讯规约,方便计算机编程设置或读取数据。


典型应用

◆ 所有电参量的测量    ◆ 电能计量            ◆ 可取代三相测量表计、三相电量变送器
◆ 变压器、发电机组、电容器组和电动机的分布式检测
◆ 中压和低压系统      ◆ SCADA、EMS、DCS集成厂商  ◆ 商业和工业应用


功能介绍

1、电参量测量
◆ 相 电 压:Ua、Ub、Uc    (三相四线)  ◆ 电    流:Ia、Ib、Ic
◆ 有功功率:Pa、Pb、Pc、Psum  (有功分相功率及总功率)
◆ 无功功率:Qa、Qb、Qc、Qsum  (无功分相功率及总功率)
◆ 视在功率:Sa、Sb、Sc、S     (视在分相功率及总功率)
◆ 功率因数:Pfa、Pfb、Pfc、Pf (分相及平均功率因数)
◆ 频    率:F
2、电能计量
◆ 有功电能:+WH、-WH  (正向与反向有功电能)◆ 无功电能:+varH、-varH  (正向与反向无功电能)
3、开关量输入  ◆ 3路开关量输入
4、测量方式
◆ 可选择3相3线、3相4线
◆ PT变比:1~5000.0 ◆ CT变比:1~2000.0
5、显示
◆ LED/红色,3排,每排5个阿位伯数字字母
◆ 显示方式可设置为手动/自动扫描
6、通讯接口
◆ 一个通讯端口:RS485
◆ MODBUS通讯规约(RTU模式)
◆ 波特率:1.2k/2.4k/4.8k/9.6k
◆ 地址:1~254
